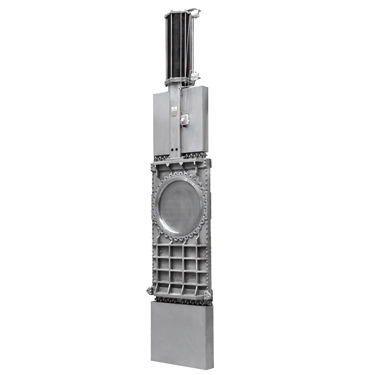

Modelo TH
Válvula de guillotina de tajadera pasante bidireccional tipo wafer de alta presión para fluidos de elevada concentración
El modelo TH es una válvula de tajadera pasante diseñada para actuar bajo condiciones difíciles, en fluidos cargados con sólidos en suspensión, dotada de doble junta y de aplicación principal en los sectores:
- papelero
- tratamiento de aguas
- energético
- químico
- etc.
Tamaños
DN 300 a DN 1000 (DN superiores bajo consulta)
Presiones
DN 300 a DN 800: 10 bar
DN 900 a DN 1000: 6 bar
Bridas estándar
DIN PN10
Otras bridas (bajo consulta)
ANSI B16.5 (class 150) DIN PN6 DIN PN16
Directivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluido: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
Downloads
- TH (SER.34) - Through conduit - High pressures (Metric) (Catálogos) pdf - 650.52 KB
- TH (SER.34) - Through conduit - High pressures (Metric) (Datasheets) pdf - 241.09 KB
- Manual de Instrucciones y Mantenimiento TH (Manuales) pdf - 690.56 KB
- Cumplimiento de Directivas y Certificados- Válvulas de Guillotina - Catálogos y datasheets (Certificados) pdf - 158.63 KB
- Cumplimiento de Directivas y Certificados- Válvulas de Guillotina - Manual de Instrucciones (Certificados) pdf - 299.85 KB
