Modelo WG

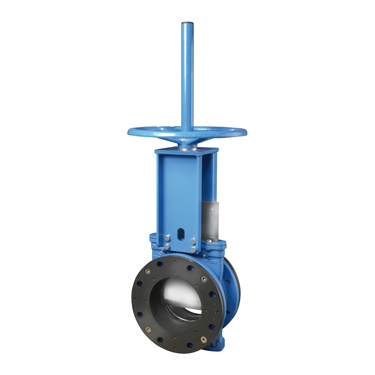

Válvula de guillotina para pulpa bidireccional de brida completa y entrecaras ancho de servicio severo con mangones de goma

El modelo WG es una válvula bidireccional de brida completa dotada de dos mangones de goma con alma metálica desarrollada para su utilización en el manejo de líquidos cargados abrasivos (lechadas, lodos...) de aplicación principal en los sectores:

  • minero
  • energético
  • químico
  • tratamiento de aguas
  • etc.

Tamaños
DN 80mm/3" a DN 900mm/36" (DN superiores bajo consulta)

Presiones
DN 80mm/3" a DN 400mm/16": 10 bar (150 psi)
DN 450mm/18" a DN 600mm/24": 6 bar (90 psi) o 10 bar(150 psi)
DN 750mm/30": 5 bar (75 psi) o 10 bar(150 psi)
DN 900mm/36": 5 bar (75 psi) o 10 bar(150 psi)

Nota: Mayores tamaños o presiones bajo consulta

Bridas estándar
DIN PN10
ANSI B16.5 (clase 150)

Otras bridas (bajo consulta)

Directivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluido: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Para información y disponibilidad de categorías y zonas, contactar con el departamento técnico-comercial de Orbinox.
